DY-45P 电动式全伺服平面网印机
- 产品介绍
- 视频展示
一、设备名称、型号
名称：电动式精密全伺服平面网印机
型号：DY-45P
二、设备用途
该机台适用于小件薄膜、PE类片材、小型平面型板材网印。例如柔性电路板、模内装饰、薄膜按键、手机玻璃、掌上
电脑玻璃、太阳能硅晶片、生物测试片、投光仪表、电子元件…等。
三、设备结构
1、横滑座采用线性导轨结构，强度及精度提高，轻盈稳静。
2、网版升降采用伺服马达配合滚珠丝杆传动，线性导轨导向，运行快速、静音。
3、印刷行程采用伺服马达，搭配线性导轨导向，快速平稳、定位精准。

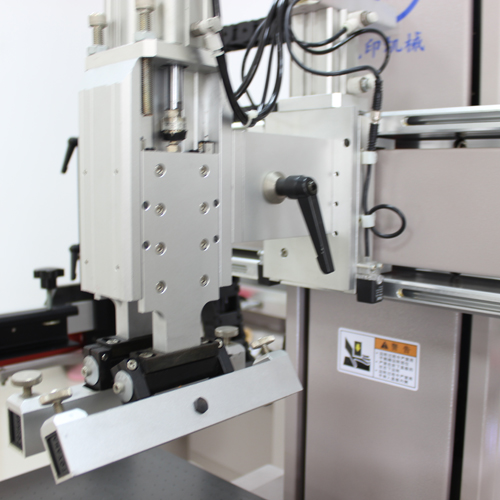

4、全新设计印刷座，集成刮刀、覆墨刀之角度、深度、印压等多重调整机构，满足各种印刷效果及操作要求。

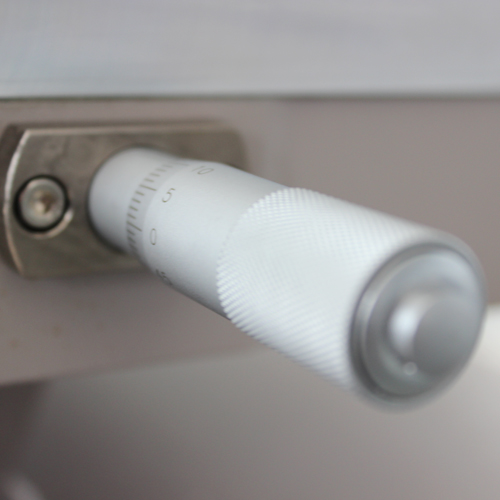

5、印刷台面三点精密微调，快速精准。

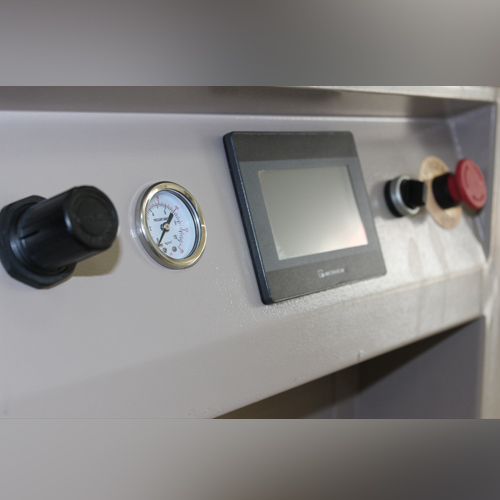

6、人机介面数位化控制，可设置多种功能及参数，操作便捷。

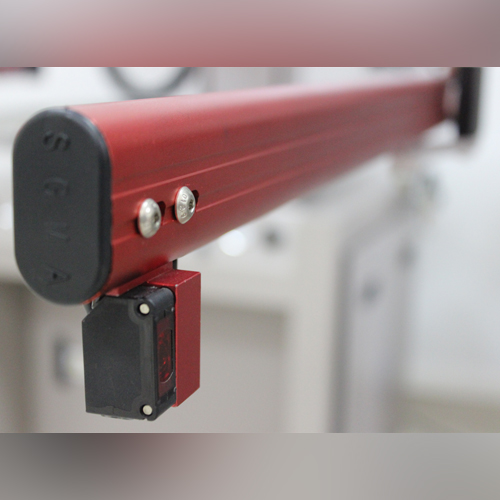

7、安全压板、光电开关、急停按钮，周密防护操作者人身安全。
8、可根据客户要求定制，满足不同使用要求。
四、规格参数：
项次 | 项目 | 规格 |
1 | 印刷台面尺寸 | 400*600mm |
2 | 最大印刷尺寸 | 300*450mm |
3 | 最大网框尺寸 | 500*700mm |
4 | 最快印刷速度（全速） | 1200P/H |
5 | 网框厚度 | 20～30mm |
6 | 印件厚度 | 0～50 mm |
7 | 印刷头速度 | 0mm～1500mm/sec |
8 | 印刷头斜印角度 | ±9° |
9 | 台面微调范围 | ±10mm |
10 | 工作台面离地高度 | 945±30mm |
11 | 网版上升高度 | 100～300 mm |
12 | 气源压力 | 5～6kg/cm2PSI |
13 | 电源规格 | 单相、220V、 50Hz |
14 | 耗气量 | 0.54L/cycle |
15 | 耗电量 | 1.3kw |
16 | 机器重量 | 约230kg |
17 | 机器尺寸 | 长930mm*宽750mm*高1570mm |
